適用材料

經縱剪后的熱軋或冷軋帶鋼卷

外徑O.D

Φ89 -Φ219  mm

鋼帶厚度

2.5-6.0mm

鋼帶寬度

280～690mm

軋制速度

10-50m/min

帶卷內徑

Φ580-Φ690mm

帶卷外徑
O.D. of steel coil

Φ1100～2000mm

帶卷重量

≦20000kg

電氣裝機容量

約1500KVA

壓縮空氣容量

4-6m3/min    4－6Kg/cm2

冷卻液容量

40噸/小時

生產線設備安裝要求產房高（從天車軌道上面到地面距離）應大于8米，跨度18米，長度150米，建議使用20T、10T天車各一臺

設備功能

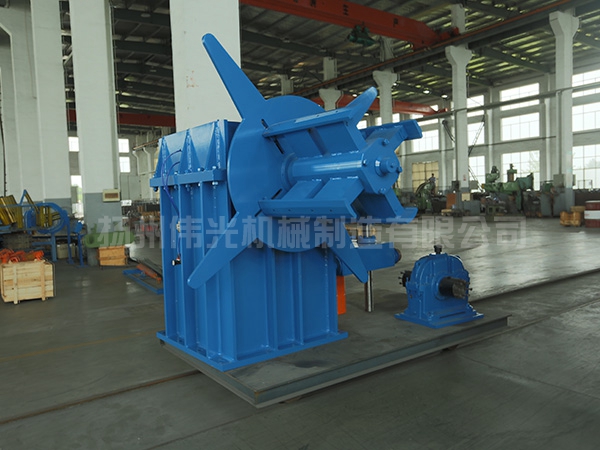

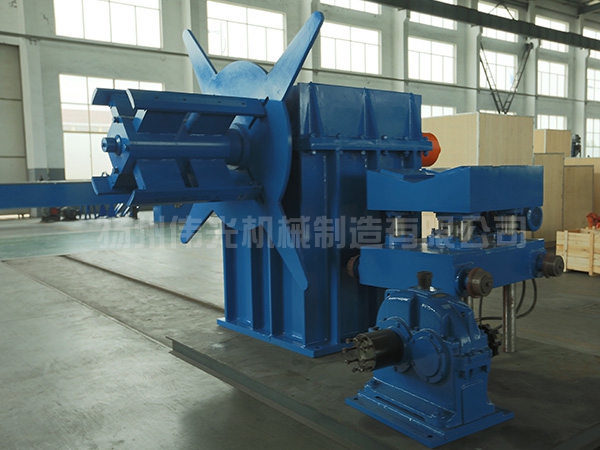

開卷機用于支撐帶卷，為生產線提供原料。

帶卷外徑

Max.2000mm

帶卷內徑

Φ580～690mm

帶鋼寬度

280～690mm

帶鋼厚度

2.5～6.0mm

帶卷重量

＜7tons

設備工作原理及特點

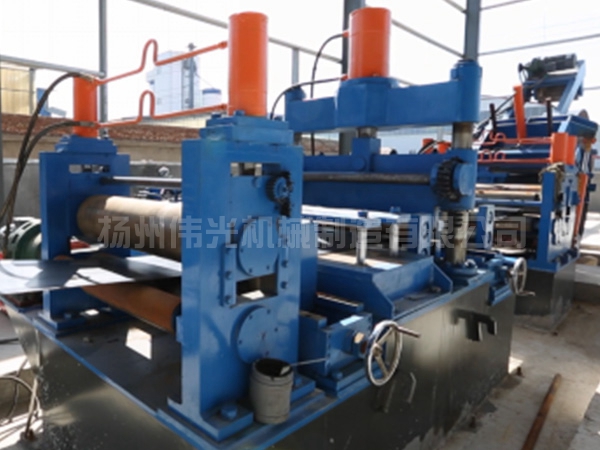

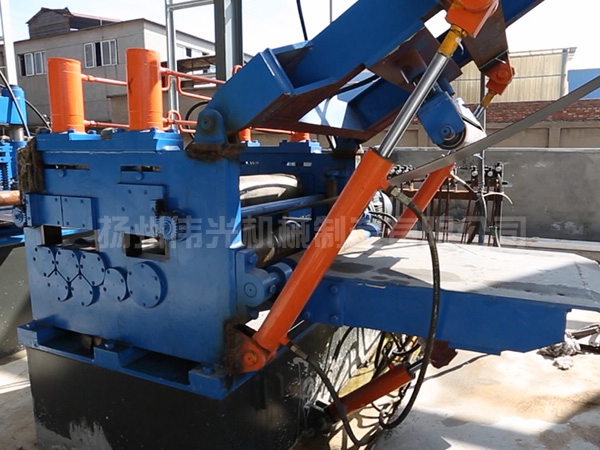

用于矯平帶鋼的頭、尾部，并驅動帶鋼運行至剪切對焊機處，為剪切對焊機工作提供方便。
采用5輥矯平機（一對夾送輥，上二下三五個矯平輥）。上夾送輥采用液壓缸升降，上矯平輥用液壓缸快速升降。整機采用下傳動，電機可正反轉控制。

帶鋼寬度

280～690mm

帶鋼厚度

2.5～6.0mm

結構形式

O 一對夾送輥，上二下三五個矯平輥

設備工作原理及特點

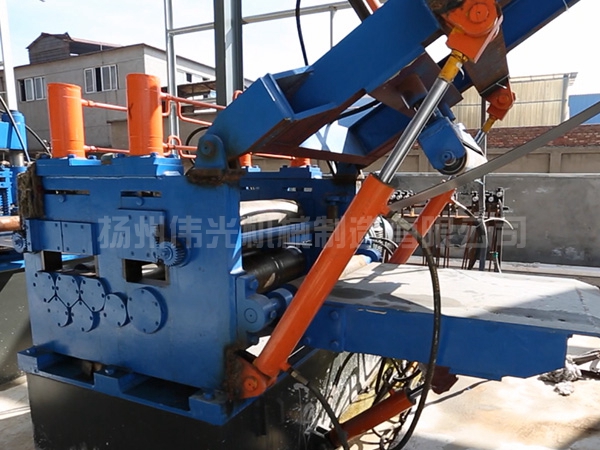

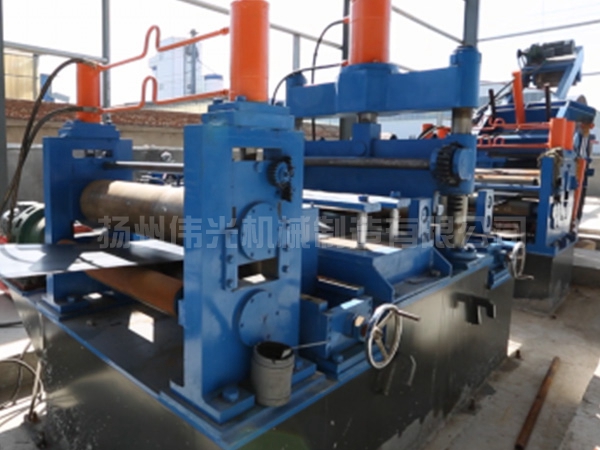

用于切除帶頭、尾不規則部分，并將前一卷帶尾與后一卷帶頭對齊，焊接在一起，為活 套連續供料。

帶鋼寬度

280～690mm

帶鋼厚度

2.5～6.0mm

剪切方式

液壓單斜切剪

剪刃材質

H13

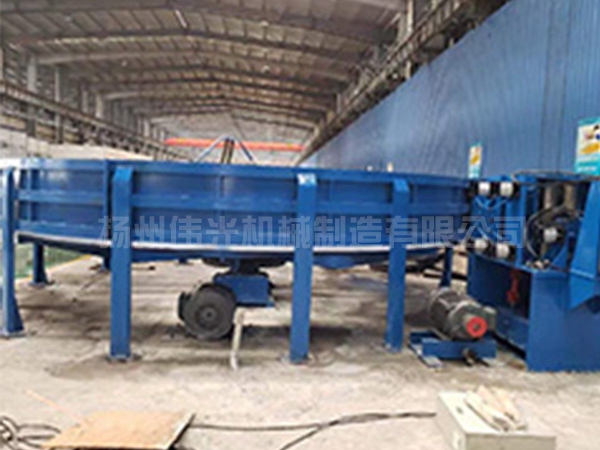

設備組成

由前后轉向裝置，外籠，內籠，儲料盤，螺旋料道，夾送器，夾送器驅動裝置，液壓系統，電控、操作臺等部份組成。

控制方式

交流變頻調速

凈儲料長度

400-800m

最大充料速度

120m/min

出料方式

被動拉出、跟蹤機組速度

結構形式

外進內出、集中傳動

帶鋼寬度

280～690mm

帶鋼厚度

2.5～6.0mm

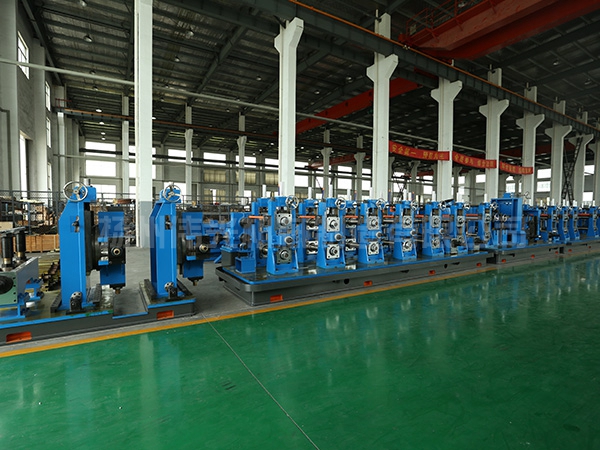

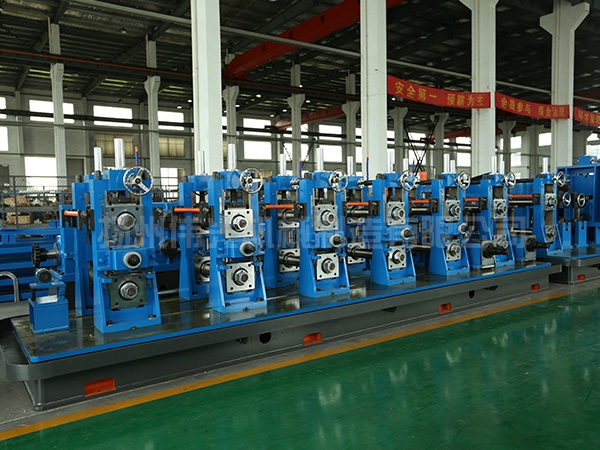

過程描述

把一定規格的鋼帶喂入機器，通過成型輥使帶鋼卷取成管坯，然后利用高頻電流的集膚效應和鄰近效應使電流高度集中于管邊，焊合面上使管邊很快加熱到焊接溫度，并在擠壓輥上完成焊接，再經冷卻，定徑和粗矯直而成為所需規格的鋼管

設備組成

該機組由成型機、焊接機、空冷裝置、水冷裝置、定徑機、粗矯直及傳動箱等部分組成。

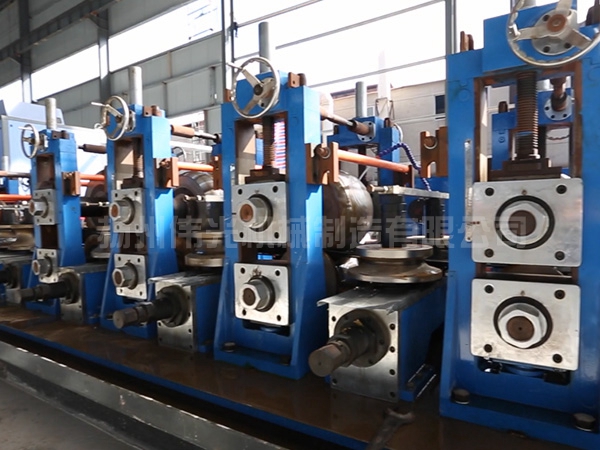

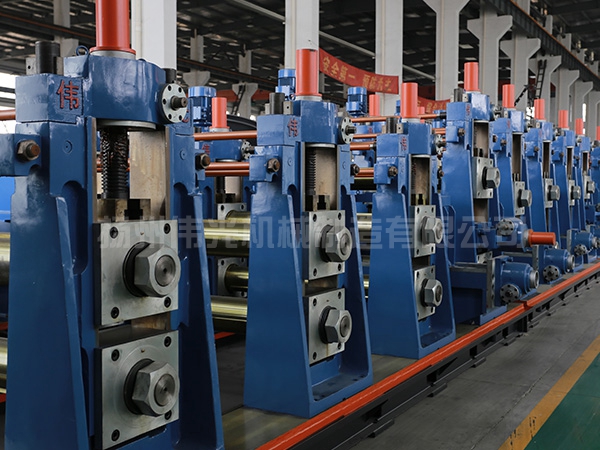

成型排列

七輥校平+七架平輥+九架立輥+七只單聯齒輪箱

定徑排列

六架平輥+六架立輥+六只單聯齒輪箱

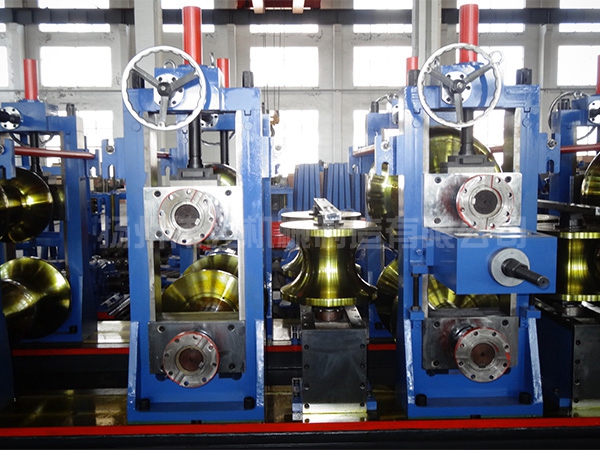

焊接排列

導向裝置、擠壓裝置、刮焊裝置、磨光、冷卻系統

導向裝置

二輥式焊縫導向裝置

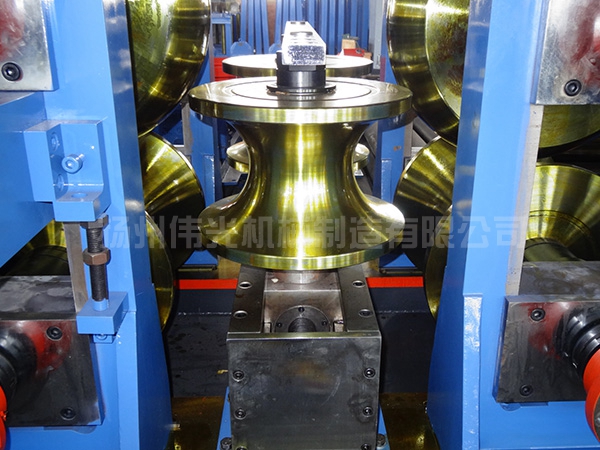

擠壓輥裝置

采用三輥擠壓，帶省力機構

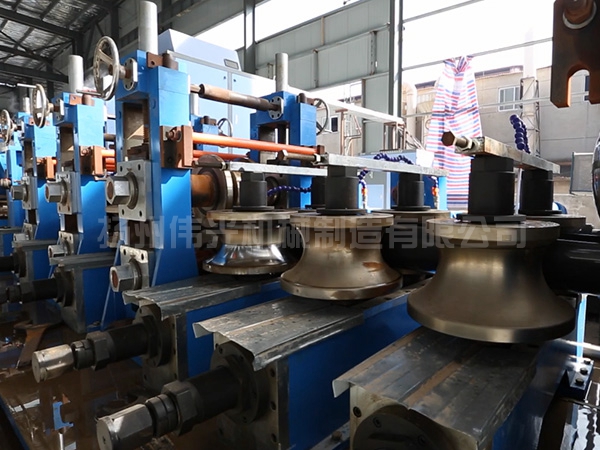

刮焊裝置

雙刀刨疤，交替或同時使用，不停機更換刀具，快速升降，可進行前后及上下調整，使用方便

磨光裝置

采用一架平輥將焊口用擠壓方式磨光

冷卻裝置

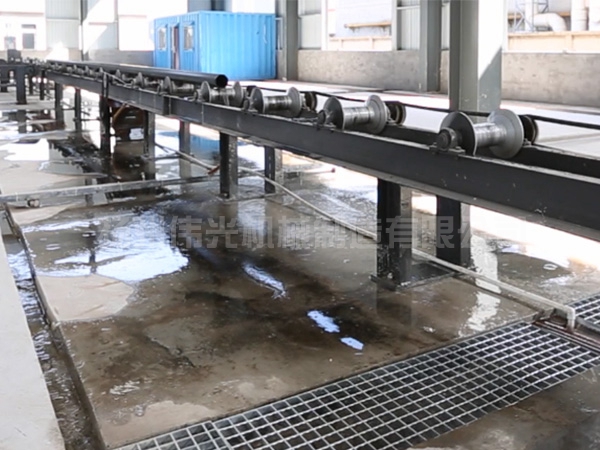

用途

冷卻焊后鋼管

冷卻方式

噴淋＋水浴

冷卻物質

水或冷卻液

冷卻系統

循環冷卻

用途

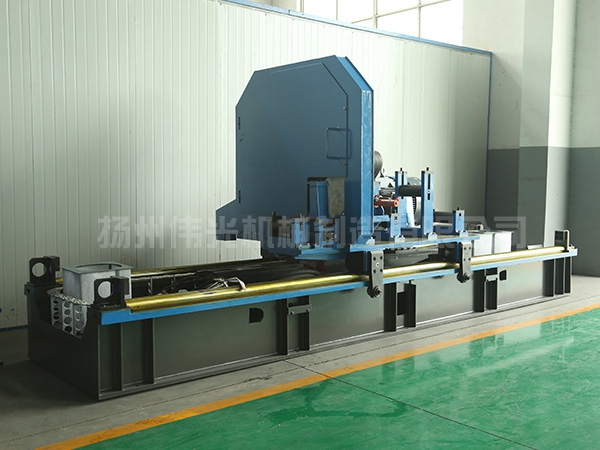

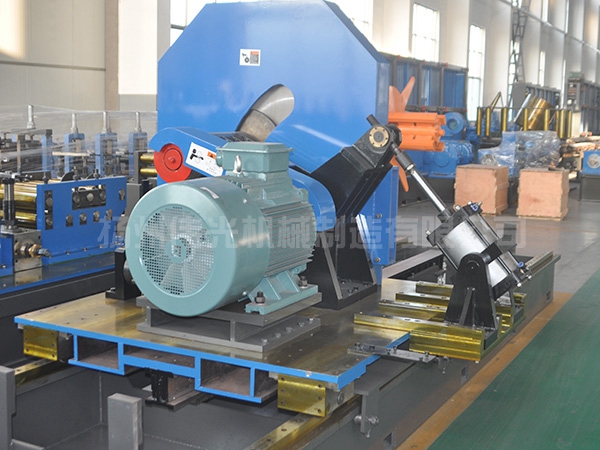

是焊管生產線上的重要設備，它是在高速行進中自動精度定尺鋸切各種形狀的管材，由于采用了快速高精度的STD控制系統和機械系統，定尺及同步性能好，機械傳動可靠，所以本機具有快速性能好，精度高的特點。

組成

本機由床身、齒輪條箱、鋸車、測速系統、氣路系統、驅動系統、電氣系統、托輥架等部分組成。

鋸切圓管范圍

Φ89-φ219mm

鋸切厚度

2.5mm-6.0mm

定尺長度

4- 8m

定尺精度

±3mm

鋸切速度

0-40m/min

鋸車控制方式

電腦控制

鋸切電機（交流）

90KW

運行電機（直流）

37KW
